VOLVOB系列挖掘机操作员培训

挖掘机5个主要特点

沃尔沃的“Care驾驶室”

•卓越的操作舒适性 •良好的视野，更高效安全 • IECU -新型仪表盘和信息中心显示器 (MCD) ，使操作状态检查更快捷，工作效率更高 •符合人机工程学、布局合理的控制器更便于控制机器 •空调控制系统容量大，无论天气如何，都能够保证舒适性 •噪音和振动的抑制可减少疲劳 •座椅具有 9 个调节位置，增加舒适性 •采用减震管夹降低液压噪音

MATRIS：机器跟踪信息系统

•MATRIS是一个独特、功能强大的程序，可显示操作条件和机器的历史记录 •输出自动变为易使用形式 •针对客户使用的主要特点： -显示正确/不正确的机器操作 •生产率更高 •降低维护/维修费用 -保护旧机器的价值

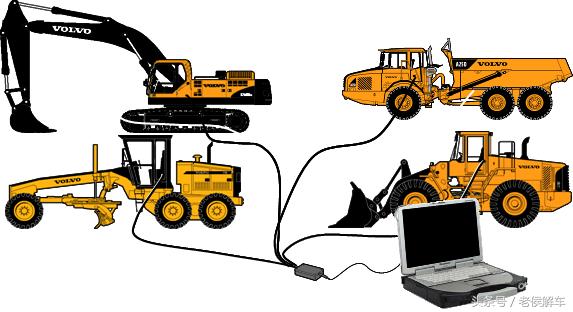

VCADS沃尔沃计算机辅助诊断系统专业版

•功能强大的便携式诊断程序 •提高诊断和维修速度 •使用完全集成的车辆-电子监控系统

仪表电子控制单元(IECU)

•A ：发动机冷却液温度表，燃油油位表

•B ： 21 个指示灯

停车制动指示灯 •制动油压报警指示灯

转向压力过低指示灯

车桥锁定指示灯

对准指示灯

工作灯指示灯

左/右转弯信号指示灯

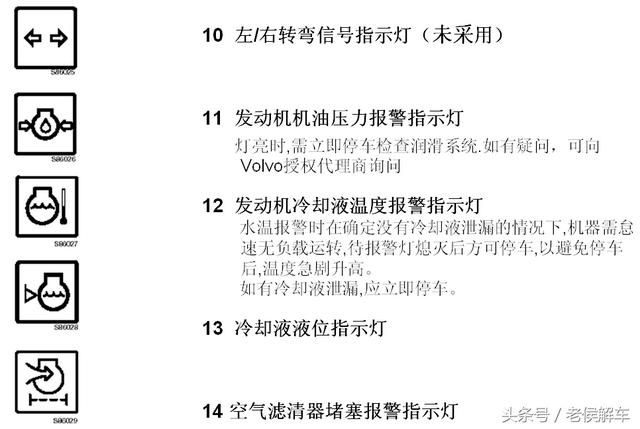

发动机机油压力报警指示灯

发动机冷却液温度报警指示灯

冷却液液位指示灯

空气滤清器堵塞报警指示灯

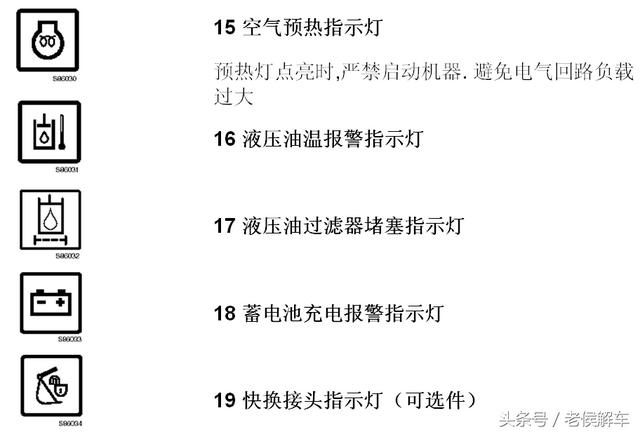

空气预热指示灯 •液压油温报警指示灯 •液压油过滤器阻塞指示灯 •蓄电池充电报警指示灯

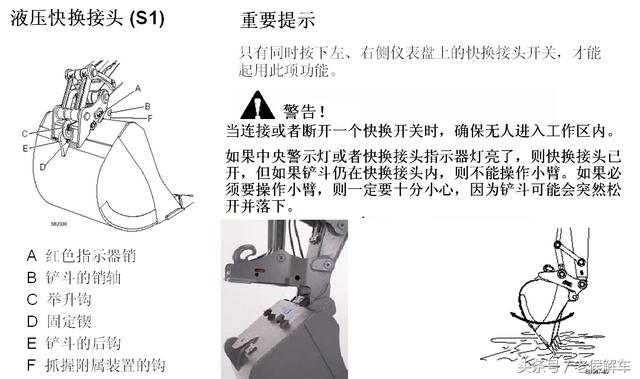

快换接头指示灯

过载警示指示灯

加力指示灯 •浮动阀系统操作指示灯

液压破碎锤指示灯

液压剪选择指示灯

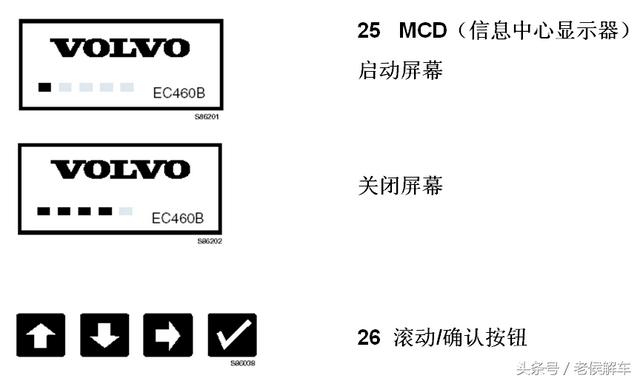

•C ：MCD （信息中心显示器）——转速， 设置模式，故障代码

•D ：滚动/确认按钮

高效的液压系统

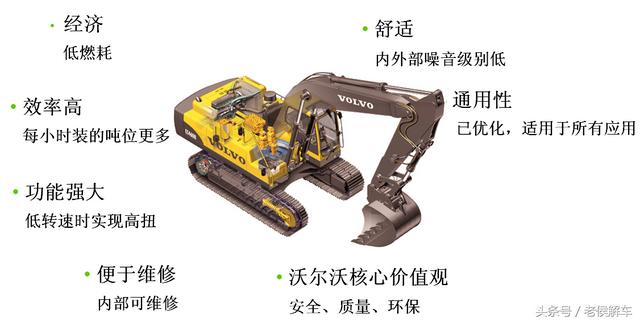

设备概述

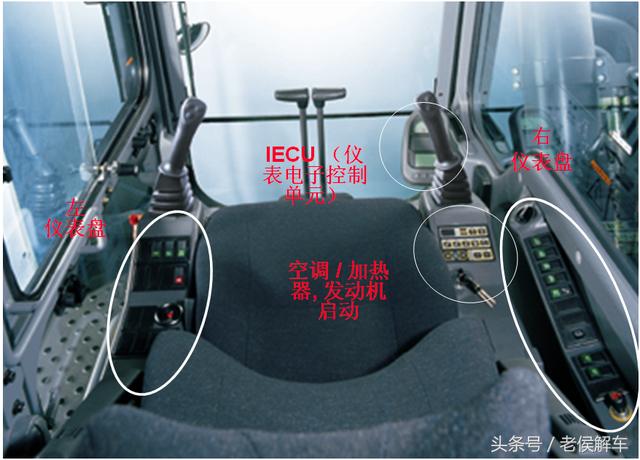

控制器和仪表

空调/加热器

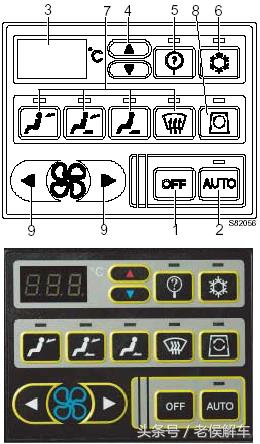

1. 电源开关 2. 自动/手动开关 3. 液晶显示屏 4. 温度控制开关 5. 诊断开关 6. 压缩机“开/关”选择开关 7. 空气出风口选择开关 8. 内部循环/外部空气选择开关 9. 风扇速度选择开关

收录机

1电源/音量 2低音/高音 3平衡 4搜索/扫描 5调谐 6预设按钮 7液晶显示收音机 8波段选择按钮 9磁带弹出按钮 10磁带盒舱门 11快进（ ）/快退（ ）按钮 12金属带选择按钮 13液晶显示器磁带盒 14电源指示器

仪表电子控制单元（IECU）

左侧仪表盘

右侧仪表盘

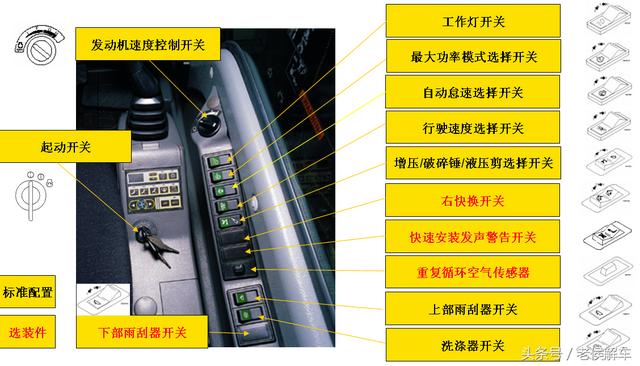

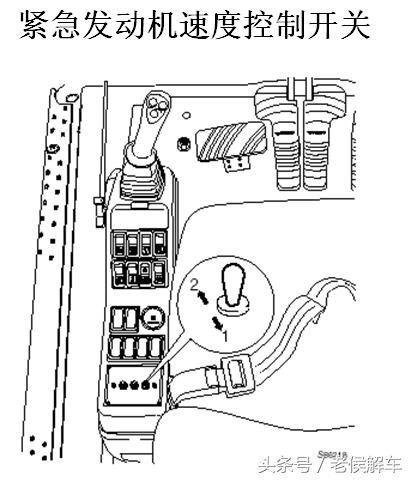

发动机速度控制开关

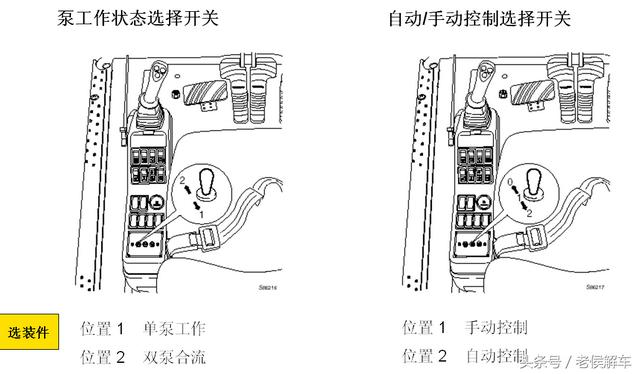

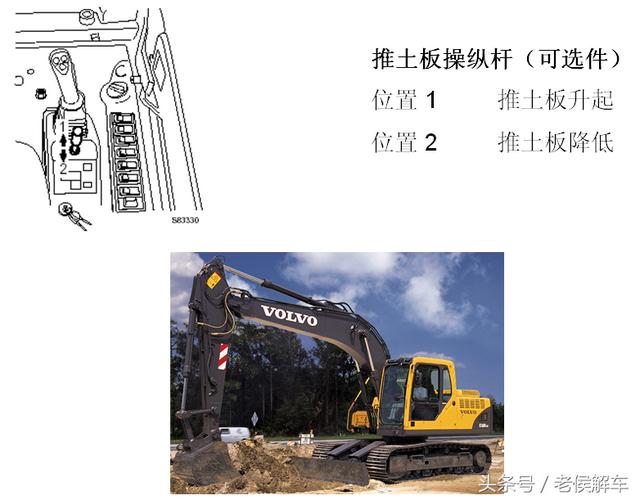

其它

位置 0 发动机停止 位置 1 怠速 位置 2 高速

操作说明

起动前的程序

•把机器停放在维修位置 • 进行日常维护 • 调节座椅，以便舒服而安全地操作 控制装置和踏板• 检查仪表和控制灯 • 检查以确认没有泄漏 • 检查有无故障或松动的零件，这类零件 会造成损坏 • 检查燃油箱中有无燃油 • 检查发动机罩和护板是否已关上

起动时

•窗户清洗/除霜 • 起动发动机/机器时，操作员须始终坐在座椅上 • 在进行所有操作之前，扣紧座椅安全带 • 直到中央警示灯熄灭后，再操作机器 • 检查所有仪表、控制装置、仪表能否正常运行 • 在开动机器之前，检查并确认机器附近无人 • 鸣响喇叭 • 后，向上移动安全锁杆，以操作工作装置 和行走机器

起动

重要提示！！

不要在发动机冷却（25℃以下）后反复开、关钥匙钥匙。 如果发动机处于25℃以下时反复开、关钥匙钥匙，其预热功能仍然可用，这样会损坏或者烧坏电缆。 完全预热机器（仪表盘上的冷却液温度表指针在“A”范围内时），以重复开、关钥匙开关，进行维修或其他用途。

起动——气候炎热和寒冷时

气候寒冷时采取的措施

•确保冷却液的冰点与气候相适应。 • 采用推荐的冬季专用润滑油。 • 完成一天的工作后，灌满燃油箱，以防燃油箱中形成凝结水。 • 发动机起动后，使其低速运转并轻载，直到发动机、液压系统中的油变热，并有更多的液体进行适当的润滑。

重要提示!!

当天气非常寒冷时（零下15℃以下（+5℉）），发动机起动后，不要立即使用机器进行重载作业。让发动机怠速10-15分钟。

安全锁定系统

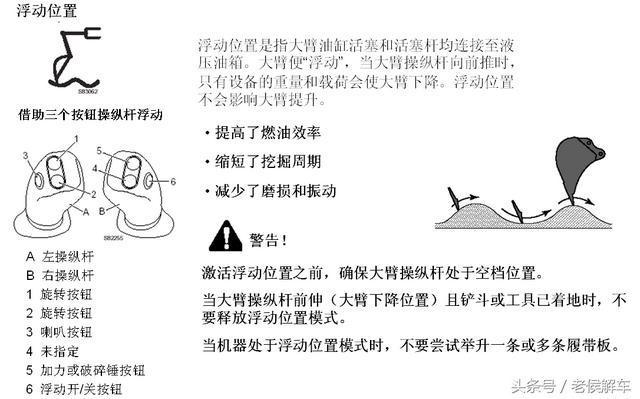

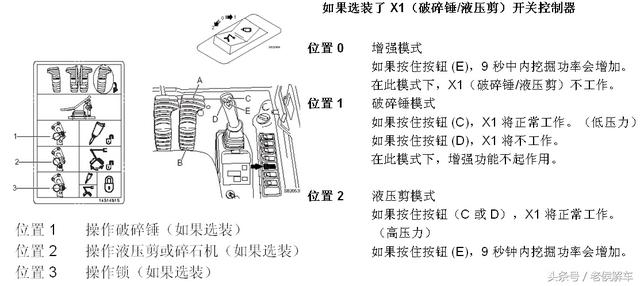

操作机器

停放机器

一般 重要提示！

选择水平地面停放机器。如果不得不将车停在斜坡上，需在每条履带下面放一块木块，并将铲斗齿插入地面。 - 注意天气并采取适当措施，这样机器就不会冻结在地面上，下沉或遭遇其他后果。 - 把开关和操作控制装置置于关闭 / 空挡位置。 - 拉下安全锁杆，安全闭锁系统 - 关闭窗户，锁上驾驶室门和所有盖子。 - 关闭蓄电池主开关

长时间停车 除应遵守上述停车说明外，还须做到以下几点：

- 检查机器有无漏油或漏水，以及前部工作装置和履带板是否有缺陷。 - 清除附着在履带板和滚轮上的泥土和残渣碎屑。 - 对暴露的零部件进行防锈处理，并对机器进行彻底润滑。 - 灌注燃油和液压油箱，直至大容量标记处。

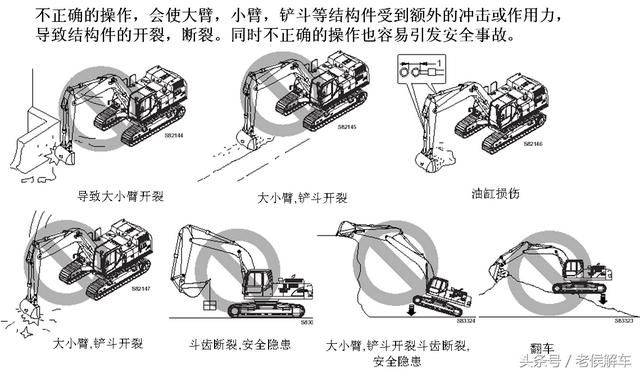

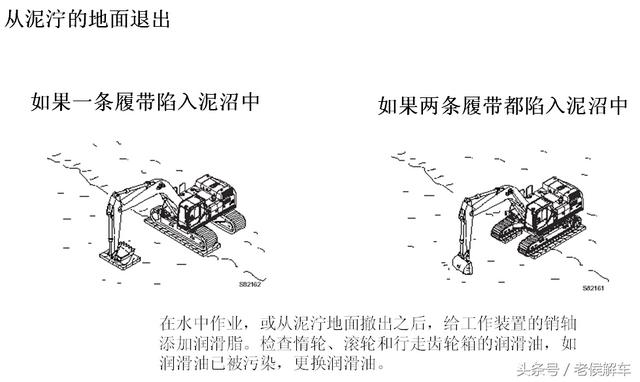

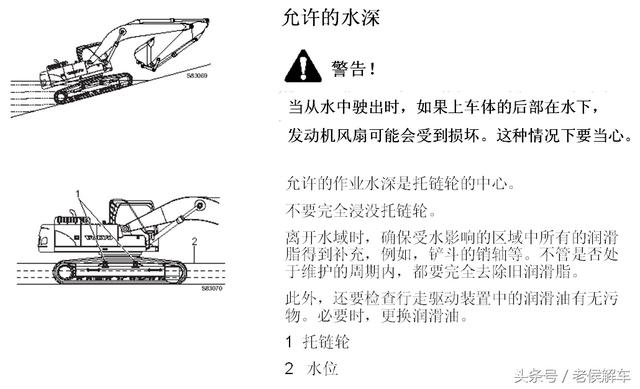

安全和操作提示

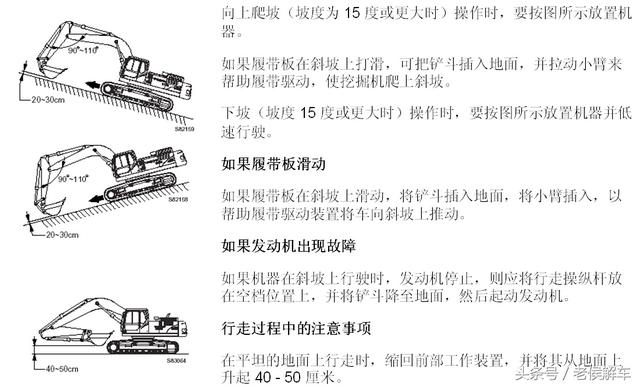

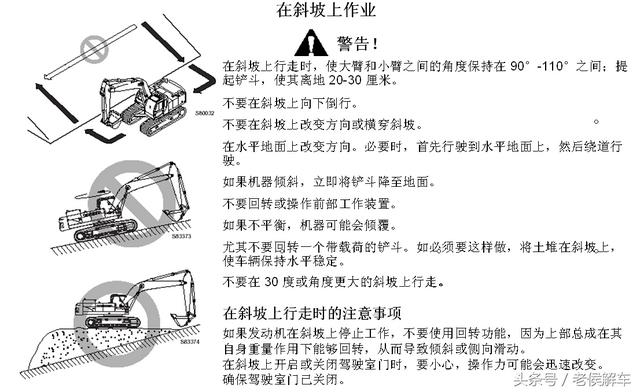

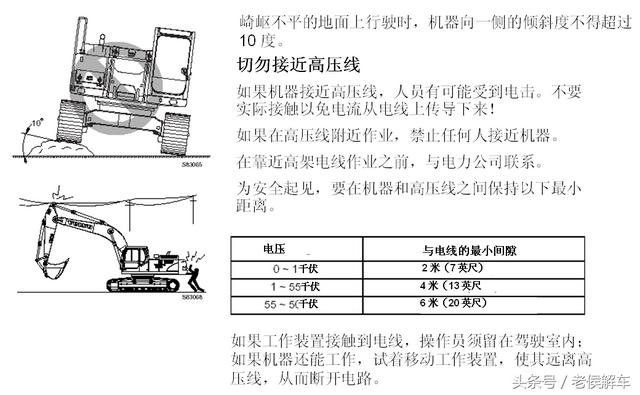

在斜坡上作业

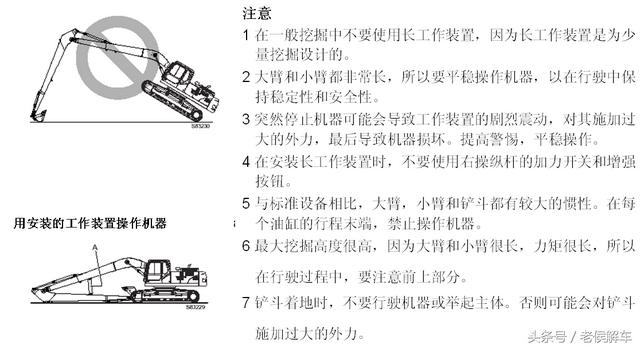

如何使用长前部工作装置
